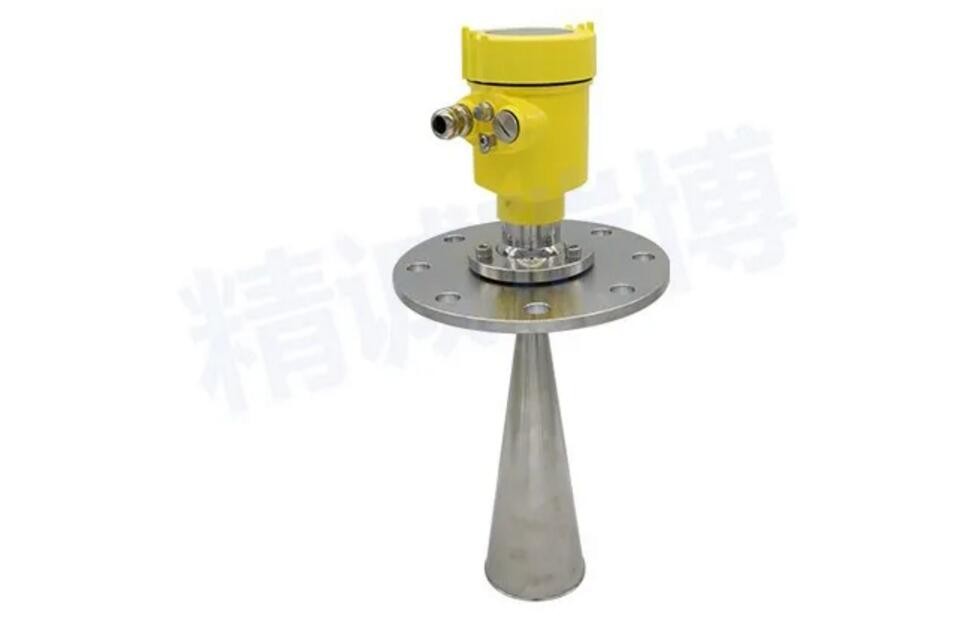

1 . 產品概述 RBRD11是26G 高頻雷達式物位測量儀表，輸出４~２０ｍＡ模擬信號， 測量最大距離可達20米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于：反應釜或固體料倉非常復雜的測量條件。 ●原理 雷達物位計天線發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號。2 . 產品特點 雷達物位計采用了高達26GHz的發射頻率，因而具有： ▲ 非接觸測量，無磨損，無污染 ▲ 天線尺寸小，便于安裝 ▲ 波長更短，對在傾斜的固體表面有更好的反射 ▲ 測量盲區更小，對于小罐測量也會取得良好的效果 ▲ 波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物 ▲ 幾乎不受大氣中水蒸氣、溫度壓力變化影響 &#...
發布時間:
2019
-
07
-
24
瀏覽次數：4645
1.產品概述測量原理導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳導，當脈沖遇到物料表面時反射回來被儀表內的接收器接收并將距離信號轉化為物位信號?！筝斎敕瓷涞拿}沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離 D 與脈沖的時間行程 T 成正比： D=C×T/2 其中 C 為光速因空罐的距離 E 已知，則物位 L 為： L=E-D ◇輸出通過輸入空罐高度 E（= 零點），滿罐高度 F（= 滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于 4 － 20mA 輸出。2、公司信息 北京精誠瑞博儀表有限公司 價格合理 質量過硬 服務一流 專業生產各種物位儀表 ...
發布時間:
2019
-
07
-
23
瀏覽次數：4755
1、產品概述RBRD12-F是26G 高頻雷達式物位測量儀表，輸出4~20mA模擬信號， 測量最大距離可達30米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于：反應釜或固體料倉非常復雜的測量條件。2、工作原理雷達物位計天線發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號。3、產品特點▲ 非接觸測量，無磨損，無污染▲ 天線尺寸小，便于安裝▲ 波長更短，對在傾斜的固體表面有更好的反射▲ 測量盲區更小，對于小罐測量也會取得良好的效果▲ 波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物▲ 幾乎不受大氣中水蒸氣、溫度壓力變化影響▲ 嚴重粉塵環境儀表也能準確讀取到真實物位回波▲ 高信噪比，即使在波動的情況下也能獲得更優的性能▲ 26GHz頻率，是測量固體和低介電常數介質的最佳選擇北京精誠瑞博儀表有限公司 價格合理 質量過硬 服務一流專業生產各種物位儀表 咨詢電話：400-6616-819
發布時間:
2019
-
07
-
18
瀏覽次數：5284
RBSPA系列射頻導納物位開關1、產品概述 RBSPA射頻導納物位控制器是用于檢測料倉、料槽或其它容器中帶粘附性的液體、固體顆粒、粉塵、其它混合漿料等料位的位式控制儀表。亦可用于兩種不同液體之間界面測量，如油水界面測量。RBSPA射頻導納物位控制器具有校準簡單快捷、產品性能穩定、各種型號通用性強、安裝方便、外形美觀等優點?？蓮V泛用于石油、化工、冶金、電力、醫藥、食品、造紙、建材等工業領域。且控制器可與PLC可編程控制器或DCS集散控制系統配套使用，實現工藝流程的自動檢測和自動控制。2、工作原理RBSPA射頻導納物位控制器是利用高頻技術，由電子線路產生一個小功率射頻信號于探頭上，探頭作為敏感元件，將來自物位介電常數引起的信號變化反饋給電子線路;由于這些變化包括電容量和電導量的變化，因而電子線路中處理的是電抗(容抗和阻抗的綜合變化的信號)信號。電抗的變化又引起了極棒上高頻信號的相位發生變化。因此極棒上的高頻信號與電子線路中的基準信號的相位差也隨之發生變化，該變化經處理后，驅動輸出電路發出報警信號，從而達到檢測料倉有無物料。RBSPA射頻導納物位控制器采用三端Cote – Shield 技術，排除探測極棒上粘附物料對控制作用的影響。電子線路中產生的高頻信號，一路直接送往探測極棒上，另一路經過一個RF電壓跟隨器送往防粘附保護套上。其大小相位都是與加在探測極棒上的信號相同。當有物料...
發布時間:
2019
-
07
-
17
瀏覽次數：4762
雷達液位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。作為測量精確的液位儀表，即使產品穩定性高，都會因為過長時間的不斷使用或者不當?shù)牟僮鳟a(chǎn)生故障，影響效果。1、首先要檢查罐頂雷達液位計油位滿高設定值與PLC程序中液位設定值是否一致，如果兩者之間設置的參數不同，就會造成界面顯示不準確。2、檢查雷達液位計自身顯示是否有問題。通過雷達液位計高液位值設定對應電流值輸出這一比例關系，進行計算。核對油罐及時液位值所輸出的即時電流值是否準確。如果有誤，說明雷達液位計本身存在問題，需要對其進行其他參數設定的進一步檢查。如檢查各參數設定正確無誤應聯系雷達液位計售后服務人員進行相關問題的解決。另外，廣大用戶朋友特別需要注意的就是，當故障原因無法判斷請不要擅自拆卸，以免算壞元器件。 3、檢查信號傳輸線路是否有問題。4、因為雷達液位計的空高值雖然是一個測量固定值，但如果原輸入的數據測量有誤也會造成最終PLC界面顯示不準。如果條件允許，建議現場用戶對罐體進行一次雷達空高值的準確測定，這將對今后的維修工作會有很好的幫助。
發布時間:
2019
-
07
-
16
瀏覽次數：3743
1、測量原理超聲波物位計的工作原理是由換能器（探頭）發出超聲波脈沖遇到被測介質表面被反射回來，部分反射回波被同一換能器接收，轉換成電信號。超聲波脈沖以聲波速度傳播，從發射到接收到超聲波脈沖所需時間間隔與換能器到被測介質表面的距離成正比。此距離值S與聲速C和傳輸時間T之間的關系可以用公式表示： S=C×T/2由于發射的超聲波脈沖有一定的寬度，使得距離換能器近的小段區域內的反射波與發射波重迭，無法識別，不能測量其距離值，這個區域稱為測量盲區，盲區的大小與超聲波液位計的工作頻率有關。2、特點采用了先進的微處理器獨特的回波處理技術虛假回波存儲功能內置溫度補償波束較小調試標定簡單
發布時間:
2019
-
07
-
15
瀏覽次數：5276
1、測量原理導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2其中C為光速因空罐的距離E已知，則物位L為：L=E-D通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。l 測量范圍：說 明：H----測量范圍L----空罐距離B----頂部盲區E----探頭到罐壁的最小距離頂部盲區是指物料最高料面與測量參考點之間的最小距離。底部盲區是指纜繩最底部附近無法精確測量的一段距離。頂部盲區和底部盲區之間是有限測量距離。注 意：只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。
發布時間:
2019
-
07
-
11
瀏覽次數：4780
